【前提条件】

・kubeadmという構築ツールを使用して、Kubernetesを構築（AWS環境2セット、OpenStack環境1セット）していること。
・Federationをインストールするマスターノードにhelmをインストールしていること。
・GitLabおよびGitLab Runnerをインストールしていること。
・ECRをサンプルアプリのコンテナイメージを登録するレジストリとして作成していること。

今回、下記のリンクを参考に構築を行っています。
https://qiita.com/FY0323/items/c84b01e7976d45801d48
https://qiita.com/C910/items/772329aa2d59a7f9236d
https://docs.gitlab.com/runner/install/linux-manually.html

Kubernetes Federation V2のインストール

Kubernetes Federation V2は、ホスティングクラスタ内のAPIの単一セットから複数のKubernetesクラスタの構成を調整できる。様々なクラウド、リージョン、オンプレ環境にまたがる複数のクラスタを、1 つの論理的なコンピューティング フェデレーションとして連携させることができる。

Kubernetes Federation V2構成に必要なもの

1. kubefed
2. Control Plane

以下の手順、フェデレーション環境を構築する想定
ユーザーガイド（英語）：https://github.com/kubernetes-sigs/kubefed

※以降はルートユーザで実行すること

1. kubefedのインストール

kubefed最新版zipファイルを取得・解凍し、権限を変更して、PATHの下に置く

curl -LO https://github.com/kubernetes-sigs/kubefed/releases/download/v0.1.0-rc6/kubefedctl-0.1.0-rc6-linux-amd64.tgz
tar -zxvf kubefedctl-*.tgz
chmod u+x kubefedctl
mv kubefedctl /bin/

kubefedのバージョンを確認する

kubefedctl version

2. kubefed chart（コントロールプレーン）
kubefed chart最新版のzipファイルを取得する

wget https://github.com/kubernetes-sigs/kubefed/releases/download/v0.1.0-rc6/kubefed-0.1.0-rc6.tgz

ファイルを解凍する

tar -zxvf kubefed-0.1.0-rc6.tgz

kubefed chartをhelmでインストールする

helm install ./kubefed --name kubefed --version=0.1.0-rc6 --namespace kube-federation-system

3. 子クラスタのconfig情報を親クラスタに追加する

　複数のクラスタを結合する方法は以下3つに分けられる。
　今回は追加する子クラスタが2つのみのため、 a.パターン を実施

　　a. 親クラスタのconfigファイルに手動で子クラスタの情報を追加する（少数の子クラスタを追加したい場合おすすめ）
　　b. load-configで子クラスタのconfigファイルを読み込む（大量の子クラスタを追加したい場合おすすめ）
　　c. kubectlコマンドで子クラスタのconfig情報を追加する（認証や鍵データのファイルを所有している場合おすすめ）

手順については、下記のリンクを参照
https://kubernetes.io/docs/tasks/access-application-cluster/configure-access-multiple-clusters/

　今回はAWS環境上のKubenetesクラスタの名前をaws、OpenStack環境上のKubenetesクラスタの名前をopenstackと指定し、構築します。

4. config情報を確認する

kubectl config get-contexts

出力結果例

[root@k8s-master-host .kube]# kubectl config get-contexts
CURRENT NAME CLUSTER AUTHINFO NAMESPACE
* host host kubernetes-admin1
 aws aws kubernetes-admin2 　　　　　　※上記の手順で追加されたことを確認
 openstack openstack kubernetes-admin3 　　　　※上記の手順で追加されたことを確認

5. kubefedctlコマンドで子クラスタ情報を登録する

kubefedctl join <子クラスタのcluster名> --cluster-context <子クラスタのcontext名> --host-cluster-context <親クラスタのcontext名> --v=2

　出力結果例

[root@k8s-master-host .kube]# kubefedctl join aws --cluster-context aws --host-cluster-context host --v=2
I1112 08:58:40.386306 5171 join.go:159] Args and flags: name aws, host: host, host-system-namespace: kube-federation-system, kubeconfig: , cluster-context: aws, secret-name: , dry-run: false
I1112 08:58:40.457042 5171 join.go:238] Performing preflight checks.
I1112 08:58:40.467263 5171 join.go:244] Creating kube-federation-system namespace in joining cluster
I1112 08:58:40.469519 5171 join.go:377] Already existing kube-federation-system namespace
I1112 08:58:40.469541 5171 join.go:252] Created kube-federation-system namespace in joining cluster
I1112 08:58:40.469551 5171 join.go:398] Creating service account in joining cluster: aws
I1112 08:58:40.476832 5171 join.go:408] Created service account: aws-host in joining cluster: aws
I1112 08:58:40.476851 5171 join.go:436] Creating cluster role and binding for service account: aws-host in joining cluster: aws
I1112 08:58:40.491755 5171 join.go:445] Created cluster role and binding for service account: aws-host in joining cluster: aws
I1112 08:58:40.491846 5171 join.go:804] Creating cluster credentials secret in host cluster
I1112 08:58:40.495641 5171 join.go:830] Using secret named: aws-host-token-knwz5
I1112 08:58:40.499789 5171 join.go:873] Created secret in host cluster named: aws-wtlvd
I1112 08:58:40.519647 5171 join.go:280] Created federated cluster resource

6. 子クラスタ情報を確認する

kubectl --context=<親クラスタのcontext名> get kubefedclusters -n kube-federation-system

出力結果例

[root@k8s-master-host ec2-user]# kubectl --context=host get kubefedclusters -n kube-federation-system
NAME READY AGE
host True 2m17s
aws True 15h
openstack True 15h

7. CI/CDパイプラインの検証
7-1. 下記のマニフェストファイルをGitLab上に作成する

①federation用デプロイメントのマニフェスト

各クラスタのアプリケーションのスケーリングやバージョンを管理するリソースを定義する

apiVersion: types.kubefed.io/v1beta1
kind: FederatedDeployment
metadata:
name: test-deployment
namespace: test-namespace
spec:
template:
metadata:
labels:
app: testuser-sample
spec:
replicas: 3 #通常のDeploymentマニフェストと同じく、ReplicaSetを設定することが可能
selector:
matchLabels:
app: testuser-sample
template:
metadata:
labels:
app: testuser-sample
spec:
containers:
- name: testuser-sample
image: <コンテナイメージ>
ports:
- containerPort: 80
placement: #Kubernetes Federation V2の機能であり、登録したcluster nameを指定することで特定のクラスタのみにデプロイすることが可能
clusters:
- name: aws

②federation用NodePortサービスのマニフェスト

各クラスタのネットワークを定義する

apiVersion: types.kubefed.io/v1beta1
kind: FederatedService
metadata:
name: test-service
namespace: test-namespace
spec:
template:
spec:
selector:
app: testuser-sample
type: NodePort
ports:
- name: http
port: 80
nodePort: 30080
placement:
clusters:
- name: openstack
- name: aws

③federation用名前空間のマニフェスト

各クラスタの名前空間を定義する

apiVersion: types.kubefed.io/v1beta1
kind: FederatedNamespace
metadata:
name: test-namespace
namespace: test-namespace
spec:
placement:
clusters:
- name: openstack
- name: aws

7-2. CI/CDの設定ファイル「.gitlab-ci.yml」を作成する

image: gitlab/dind:latest
before_script:
# SSH接続に関する設定
- echo "invoke ssh agent..."
- eval $(ssh-agent -s)
- mkdir -p ~/.ssh
- echo "$SSH_PRIVATE_KEY" > ~/.ssh/id_rsa
- chmod 600 ~/.ssh/id_rsa
- '[[ -f /.dockerenv ]] && echo -e "Host *\n\tStrictHostKeyChecking no\n\n" > ~/.ssh/config'
stages:
- build
- test
- deploy
build:
stage: build
tags:
-
script:
# 事前準備
- curl "https://bootstrap.pypa.io/get-pip.py" -o "get-pip.py"
- python3 get-pip.py
## awscliをインストール
- pip install awscli --ignore-installed six
# ECRのログイン
## AWS Configure
- export AWS_ACCESS_KEY_ID=$AWS_ACCESS_KEY_ID
- export AWS_SECRET_ACCESS_KEY=$AWS_SECRET_ACCESS_KEY
- export AWS_DEFAULT_REGION=$AWS_ECR_REGION
- export AWS_DEFAULT_OUTPUT=$AWS_DEFAULT_OUTPUT
## ECRログインのコマンドを環境変数として定義する
- login_string=`/usr/local/bin/aws ecr get-login --region ap-northeast-1 --no-include-email | sed 's|https://||'`
## コマンドを実行する
- eval $login_string;
# ビルド
## サンプルアプリのコンテナイメージをビルドする
- docker build -t <サンプルアプリのコンテナイメージ> .
## イメージにタグを付ける
- docker tag <タグ> <AWSアカウントID>.dkr.ecr.ap-northeast-1.amazonaws.com/<サンプルアプリのコンテナイメージ>
## ECRのレジストリにプッシュする
- docker push <AWSアカウントID>.dkr.ecr.ap-northeast-1.amazonaws.com/<サンプルアプリのコンテナイメージ>
test:
stage: test
tags:
-
script:
# 事前準備
- curl "https://bootstrap.pypa.io/get-pip.py" -o "get-pip.py"
- python3 get-pip.py
## awscliをインストールする
- pip install awscli --ignore-installed six
# ECRログインパスワードを取得する
## AWS Configure
- export AWS_ACCESS_KEY_ID=$AWS_ACCESS_KEY_ID
- export AWS_SECRET_ACCESS_KEY=$AWS_SECRET_ACCESS_KEY
- export AWS_DEFAULT_REGION=$AWS_ECR_REGION
- export AWS_DEFAULT_OUTPUT=$AWS_DEFAULT_OUTPUT
## ECRログインパスワードを環境変数として定義する
- TOKEN=`aws ecr get-login --region ap-northeast-1 --no-include-email | cut -d' ' -f6`
# AWSのMasterノードにデプロイする
## リポジトリにあるマニフェストを配布する
- scp  .<federation用マニフェストファイル> ec2-user@<federationをインストールしたMasterノード>:/tmp
# test-namespaceを作成する
- ssh ec2-user@<federationをインストールしたMasterノード> sudo kubectl delete ns test-namespace --ignore-not-found
- ssh ec2-user@<federationをインストールしたMasterノード> sudo kubectl delete svc testuser-sample --ignore-not-found
- ssh ec2-user@<federationをインストールしたMasterノード> sudo kubectl apply -f <federation用名前空間のマニフェストファイル>
- sleep 60
## test-secretを作成する
- ssh ec2-user@<federationをインストールしたMasterノード> sudo kubectl create secret docker-registry testuser-secret --docker-server=https://<AWSアカウントID>.dkr.ecr.ap-northeast-1.amazonaws.com --docker-username=AWS --docker-password=$TOKEN --docker-email=none --context=aws -n test-namespace
- ssh ec2-user@<federationをインストールしたMasterノード> sudo kubectl create secret docker-registry testuser-secret --docker-server=https://<AWSアカウントID>.dkr.ecr.ap-northeast-1.amazonaws.com --docker-username=AWS --docker-password=$TOKEN --docker-email=none --context=openstack -n test-namespace
## デプロイ
- ssh ec2-user@federation-host-master sudo kubectl apply -f /tmp/<federation用デプロイメントのマニフェストファイル> -f /tmp/<federation用NodePortサービスのマニフェスト>
## ステータス確認
- sleep 60
- ssh ec2-user@<federationをインストールしたMasterノード> sudo kubectl get kubefedclusters -n kube-federation-system
- ssh ec2-user@<federationをインストールしたMasterノード> sudo kubectl get deploy -n test-namespace --context aws
- ssh ec2-user@<federationをインストールしたMasterノード> sudo kubectl get pods -n test-namespace --context aws
- ssh ec2-user@<federationをインストールしたMasterノード> sudo kubectl get svc -n test-namespace --context aws
- ssh ec2-user@<federationをインストールしたMasterノード> sudo kubectl describe pods -n test-namespace --context aws
## 後片付け
- ssh ec2-user@<federationをインストールしたMasterノード> sudo rm -f /tmp/<federation用全てのマニフェストファイル>
## AWSのワーカーノードにあるサンプルアプリの疎通確認
- curl <AWSのワーカーノードのEIP>
deploy:
stage: deploy
tags:
-
script:
# OpenStackにデプロイする
## OpenStackのcluster nameをJSON型で定義する
- placement='{\"spec\":{\"placement\":{\"clusters\":[{\"name\":\"aws\"},{\"name\":\"openstack\"}]}}}'
## patchコマンドのシェルスクリプトを作成する
- DEPLOY_PATCH_SHELL="sudo kubectl -n test-namespace patch federateddeployment.types.kubefed.io/test-deployment --type=merge -p '{\"spec\":{\"placement\":{\"clusters\":[{\"name\":\"aws\"},{\"name\":\"openstack\"}]}}}'"
- echo "$DEPLOY_PATCH_SHELL" > /root/deploy_patch.sh
- scp /root/deploy_patch.sh ec2-user@<federationをインストールしたMasterノード>:/tmp
- ssh ec2-user@<federationをインストールしたMasterノード> sudo cat /tmp/deploy_patch.sh
- ssh ec2-user@<federationをインストールしたMasterノード> sudo chmod 777 /tmp/deploy_patch.sh
## シェルスクリプトを実行する
- ssh ec2-user@<federationをインストールしたMasterノード> sudo /tmp/deploy_patch.sh

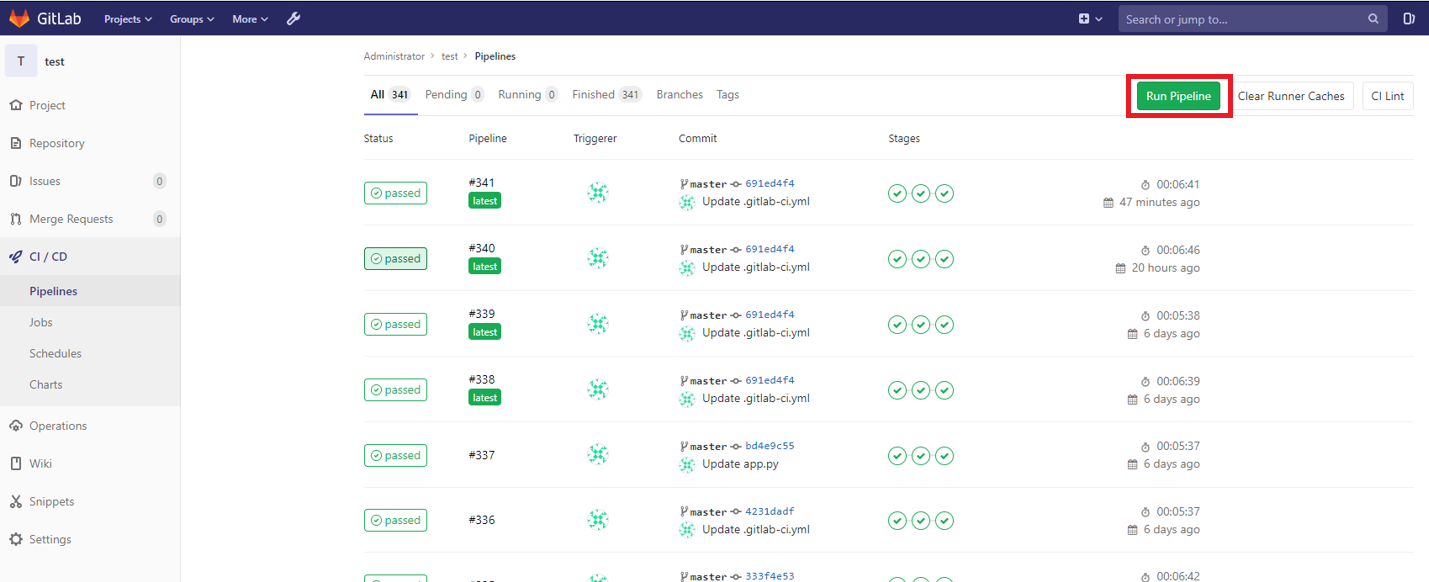

7-3. パイプラインを実行する

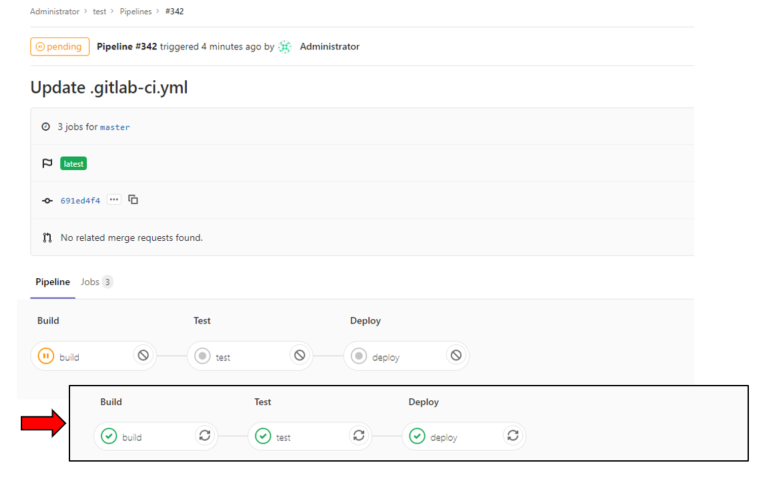

7-4. 「Build」、「Test」、「Deploy」が正常に終わるまで待つ

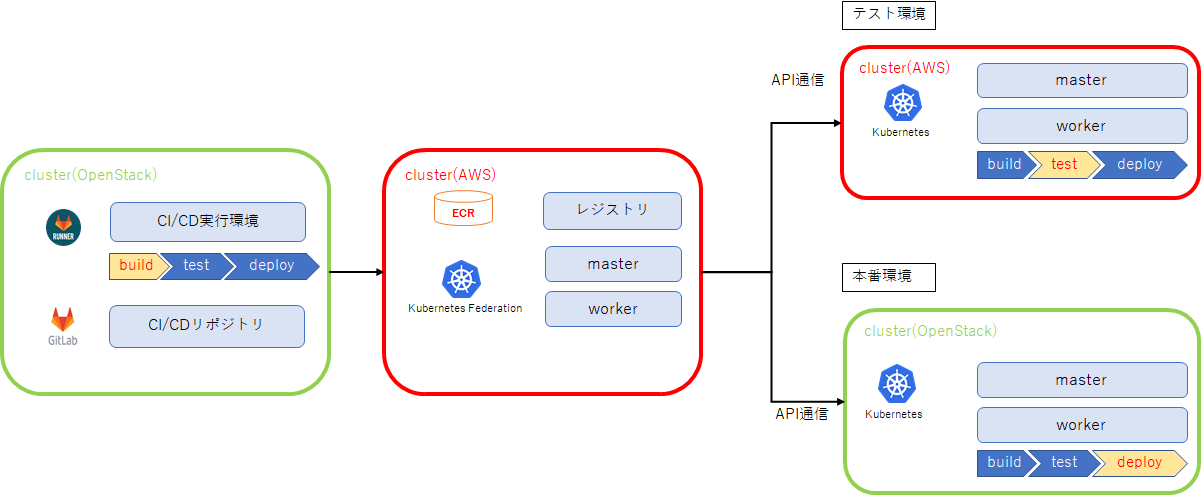

全体的なパイプライン構成は以下の通り

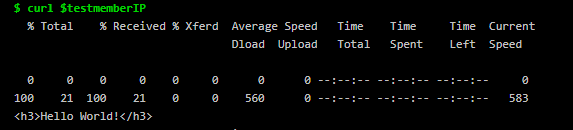

「Test」ステージで「curl」コマンドが正常に実行したことを確認

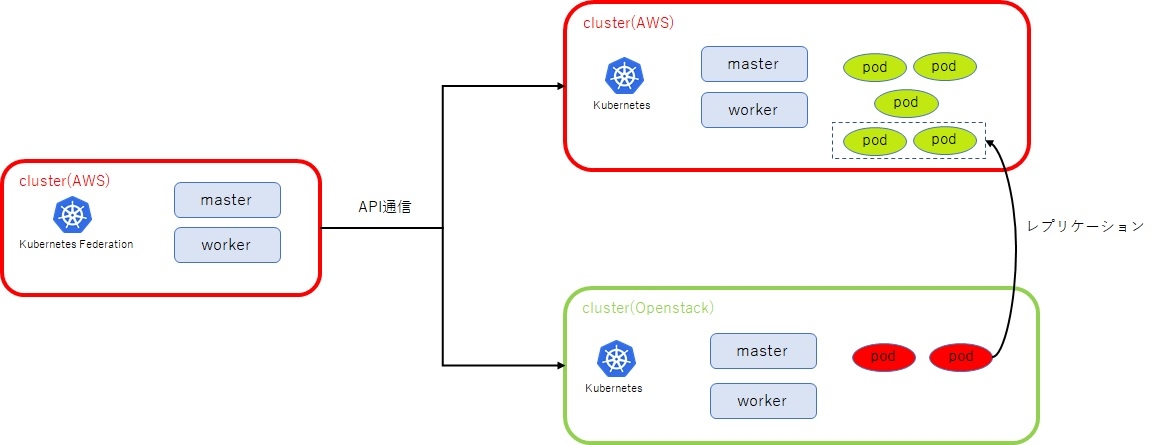

7-5. パイプラインで作成されたPodをMaster側で確認する

[root@fed-master ec2-user]# CLUSTER_CONTEXTS="aws openstack"
[root@fed-master ec2-user]# for c in ${CLUSTER_CONTEXTS}; do     echo ----- ${c} -----;     kubectl --context=${c} get pods -n test-namespace; done
----- aws -----
NAME                               READY   STATUS    RESTARTS   AGE
test-deployment-5d4b4bf5d4-79wf5   1/1     Running   0          6m30s
test-deployment-5d4b4bf5d4-fwjhm   1/1     Running   0          6m30s
test-deployment-5d4b4bf5d4-llkr6   1/1     Running   0          6m30s
test-job-h7j6n                     1/1     Running   0          6m28s
----- openstack -----
NAME                               READY   STATUS    RESTARTS   AGE
test-deployment-5d4b4bf5d4-7bsfn   1/1     Running   0          6m27s
test-deployment-5d4b4bf5d4-bhppm   1/1     Running   0          6m27s
test-job-gj6wv                     1/1     Running   0          6m29s
test-job-kxx2s                     1/1     Running   0          6m29s

Kubernetes Cluster Federationを利用しマルチクラスタを構築することで、ステージングの種類によって異なるKubernetesクラスタにアプリをデプロイすることができ、マルチテナントでシームレスにCI/CDパイプラインを実行することが出来ました。

今回は実装していませんが実運用を想定した場合、以下のような点を考える必要があります。
・事前に必要なパッケージをインストールしたコンテナイメージを使用する、GitLabでクラスタを追加してKubernetes APIを使用するなどで、パイプライン実行時の処理を最小化する。
・KubernetesのPodに関するセキュリティ設定として適切なPodSecurityPolicyの定義を行い、ホストに影響を与える可能性がある機能を制限し Pod に脆弱性があった場合にクラスタを守れるようにする。

ご覧いただきありがとうございました。
